LED顯示屏潔凈車間生產工藝流程示例：

     詳細設計要點請聯系合潔科技光電顯示車間建設工程師

     全彩led顯示屏生產流程步驟：1、插燈；2、焊錫；3、A.塑膠套件的安裝、B.驅動板；4、燈板與驅動板的焊接；5、校板；6、檢測；7、固定燈板；8、上架箱體；9、測試，電腦調試。

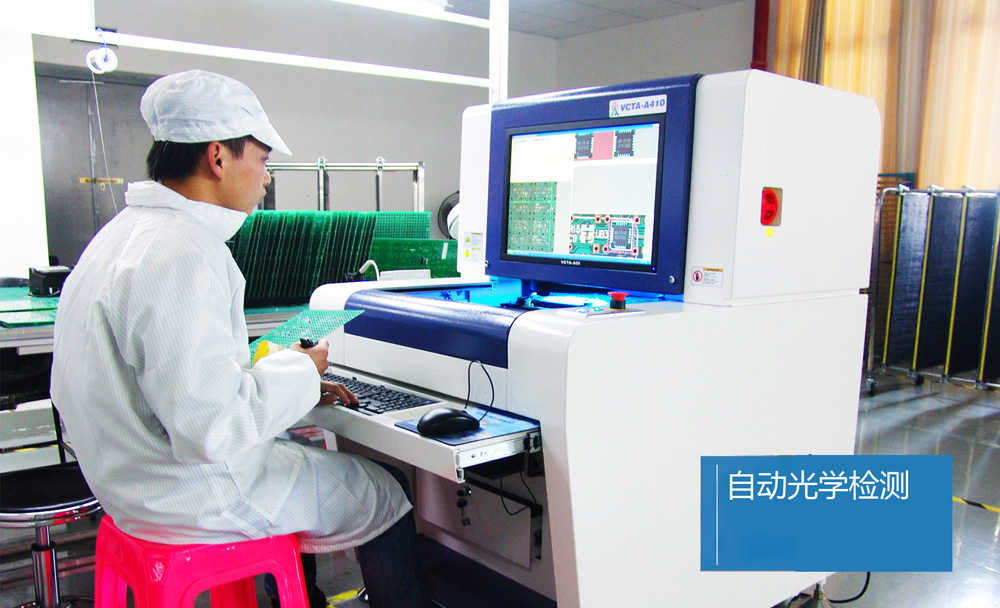

     1、全彩led顯示屏自動光學檢測：如圖1所示，計算機通過圖像采集/控制模塊將CCD（ChargeCoupledDevices,電荷耦合器件）傳感器采集到的LED顯示屏的顯示圖像進行處理。處理過程主要包括LED像素點的定位和亮度、色度的快速檢測兩部分。

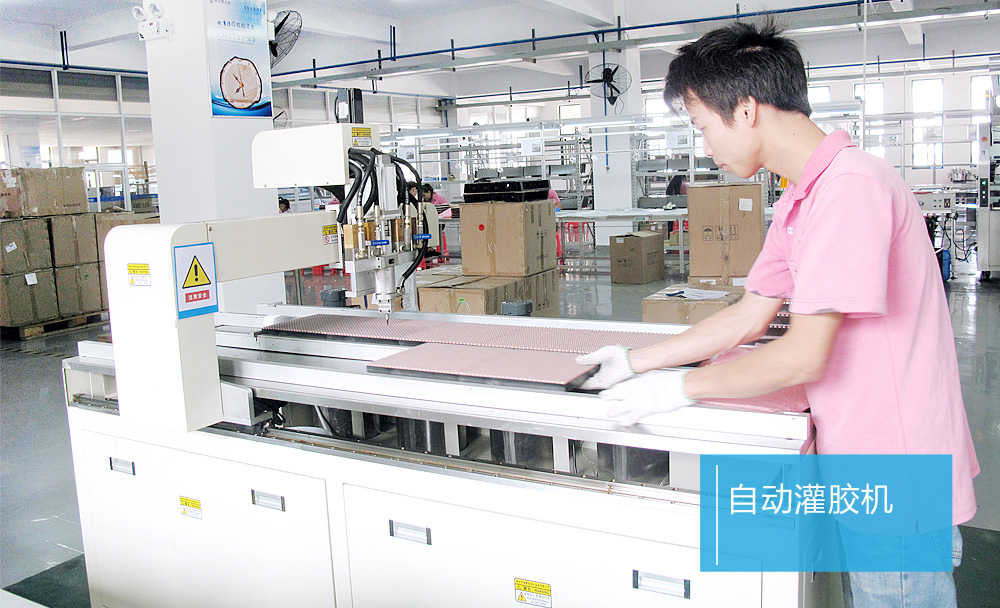

     2、全彩led顯示屏自動灌膠機：
     led全自動灌膠機就是主要針對led灌膠的設備，全自動灌膠機所應用的行業要包括有l(wèi)ed照明行業，電子行業，家電等多個領域。led灌膠機采用了全自動化的操作形式，同時配備有電腦操作系統，可視化簡單操作控制。同時還具備了三軸聯動的功能，可以實現空間內任意位置的灌膠，在效率上遠遠高于手工灌膠。
     主要特點：
     1）配膠，灌膠一體化，全自動操作，一臺機器實現兩種功能。
     2）比例固定，膠量可調。隨時用隨時配，配比精度高，按需配比，節省膠水。

     3）操作簡單方便，程序編輯簡單，免清洗，拆裝簡單方便，直接將A　B兩種膠水分別放進兩個對應的桶里，灌的時候才配膠，工人只需要按啟動開關即可。

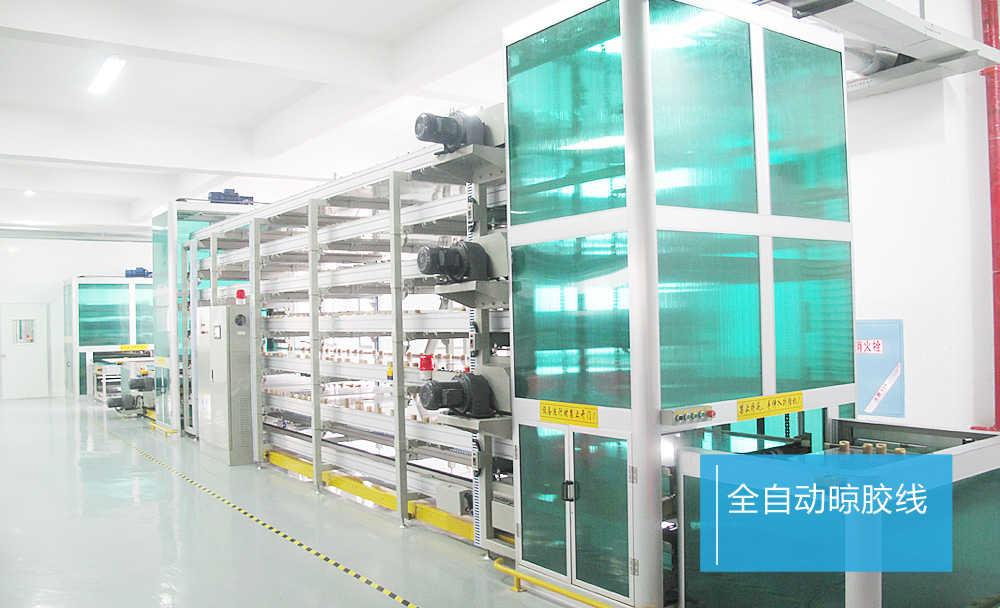

     3、全自動晾膠線：
     LED顯示屏灌膠機在給顯示屏灌膠后，常見的固化方式有兩種，一種是自然固化，一種是自動晾膠架固化，晾膠架內部有熱風循環，加速固化，縮短成品時間

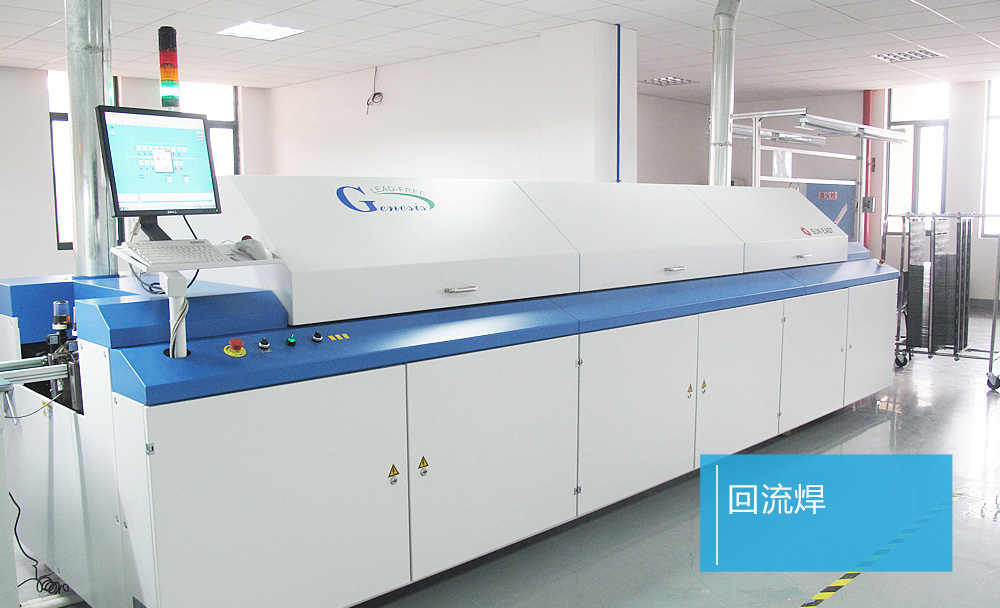

     4、回流焊：
     回流焊是英文Reflow是通過重新熔化預先分配到印制板焊盤上的膏裝軟釬焊料，實現表面組裝元器件焊端或引腳與印制板焊盤之間機械與電氣連接的軟釬焊?；亓骱甘菍⒃骷附拥絇CB板材上，回流焊是對表面帖裝器件的?；亓骱甘强繜釟饬鲗更c的作用,膠狀的焊劑在一定的高溫氣流下進行物理反應達到SMD的焊接；之所以叫"回流焊"是因為氣體在焊機內循環流動產生高溫達到焊接目的。

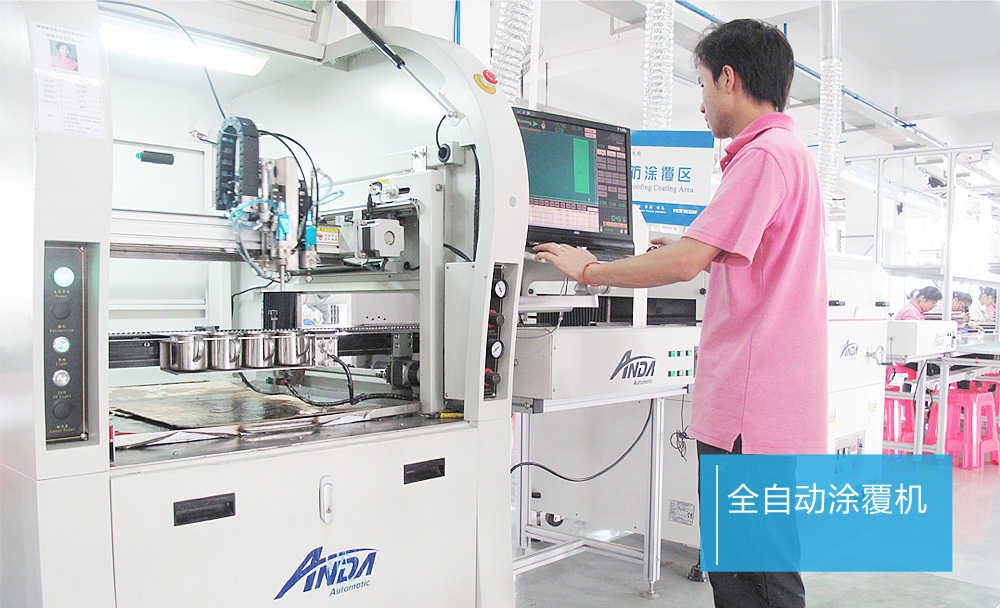

     5、全自動涂覆機：
     涂覆機又稱涂膠機、噴膠機、噴油機等，是專門對流體進行控制，在基片表面蓋上一層材料，如用浸漬、噴涂或旋涂等方法在基片表面覆蓋一層光致抗蝕劑。
涂覆機機主要用于產品工藝中的膠水、油漆以及其他液體精確噴、涂、點滴到每個產品精確位置，可以用來實現畫線、圓型或弧型。

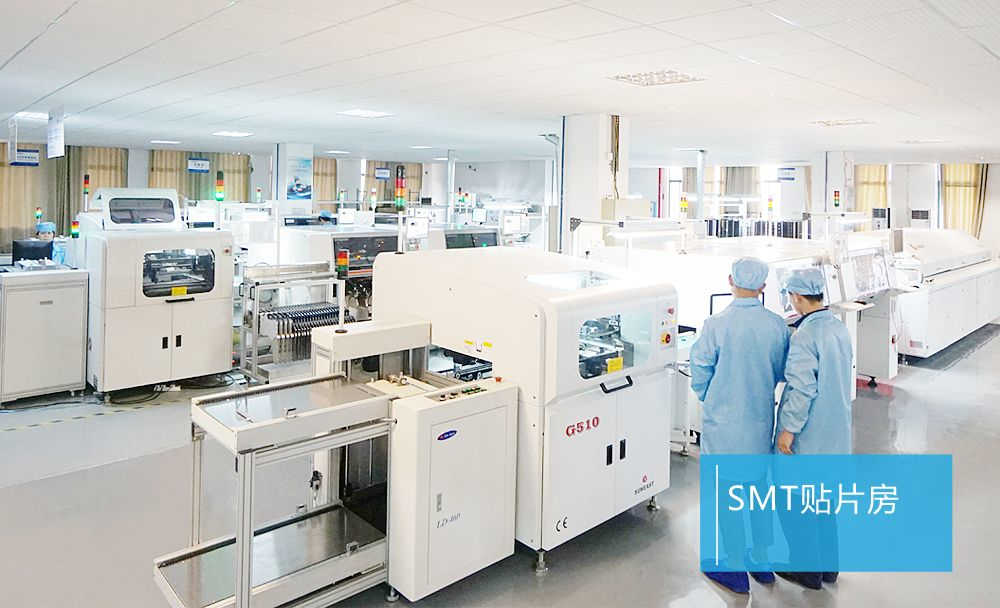

     6、smt貼片：作用
     1）波峰焊中防止元器件脫落(波峰焊工藝)
     2）再流焊中防止另一面元器件脫落(雙面再流焊工藝)
     3）防止元器件位移與立處(再流焊工藝、預涂敷工藝 )
     4）作標記(波峰焊、再流焊、預涂敷)，印制板和元器件批量改變時，用貼片膠作標記。

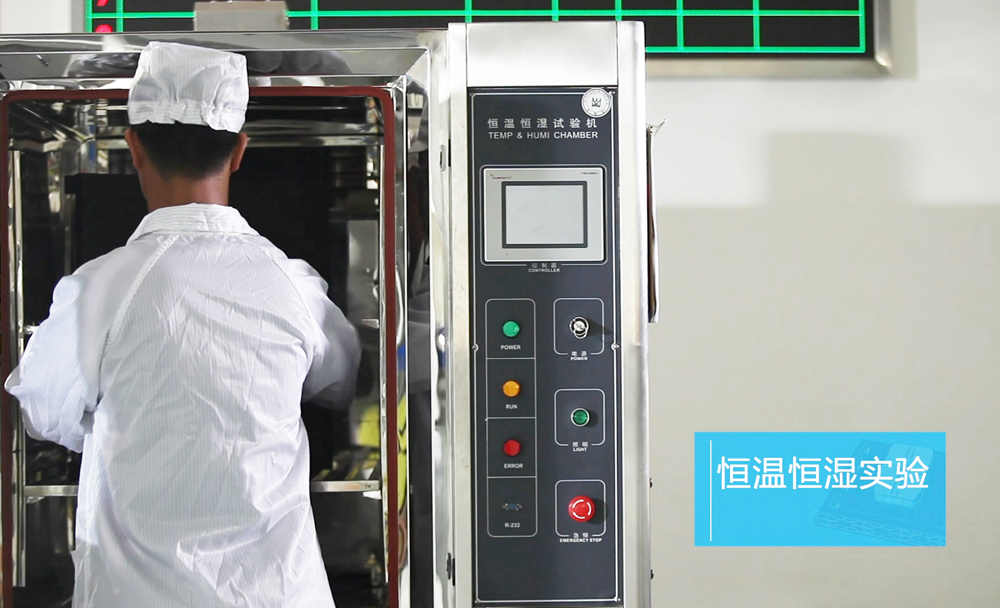

     7、恒溫恒濕檢測實驗：
     高低溫濕熱試驗箱又稱可程式恒溫恒濕試驗箱，或高低溫試驗箱，主 要用于對產品（電子電工、電器、半導體通訊、LED光電照 明、LCD液晶屏幕、液晶電視、電阻模塊、PCB電路板、計 算機配件、汽車零部件、五金模具、金屬電鍍、塑膠塑料、 化工涂料、高分子材料等產品）按照國家標準要求或用戶自 定要求，在高低溫濕熱;恒溫恒濕;高低溫老化條件下，對 產品的物理以及其它相關特性進行環境模擬測試，測試后， 通過檢測，來判斷產品的性能來達到符合預定要求。

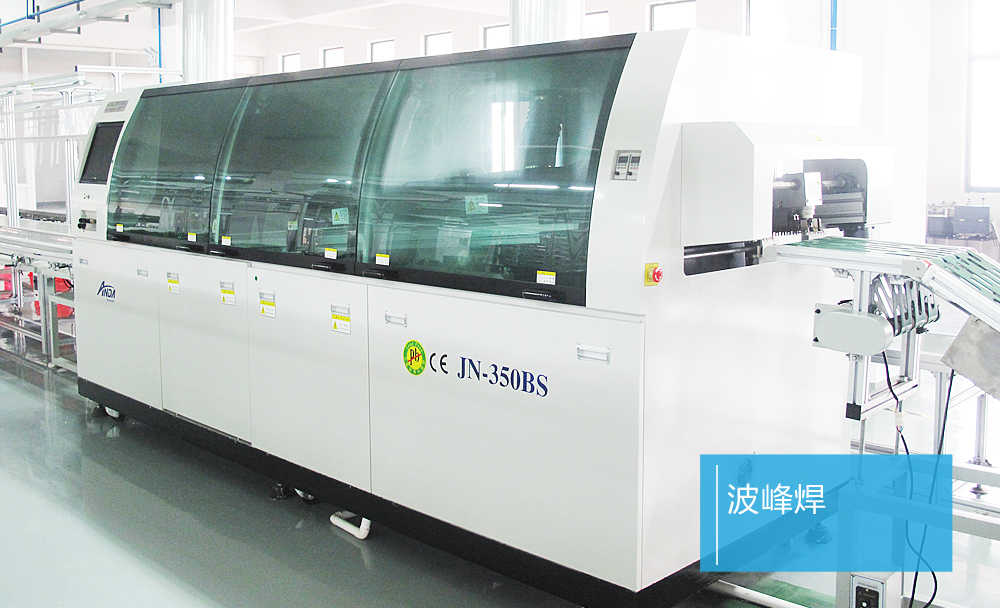

     8、波峰焊：
波峰焊是將熔融的液態焊料﹐借助與泵的作用﹐在焊料槽液面形成特定形狀的焊料波﹐插裝了元器件的PCB置與傳送鏈上﹐經過某一特定的角度以及一定的浸入深度穿過焊料波峰而實現焊點焊接的過程。

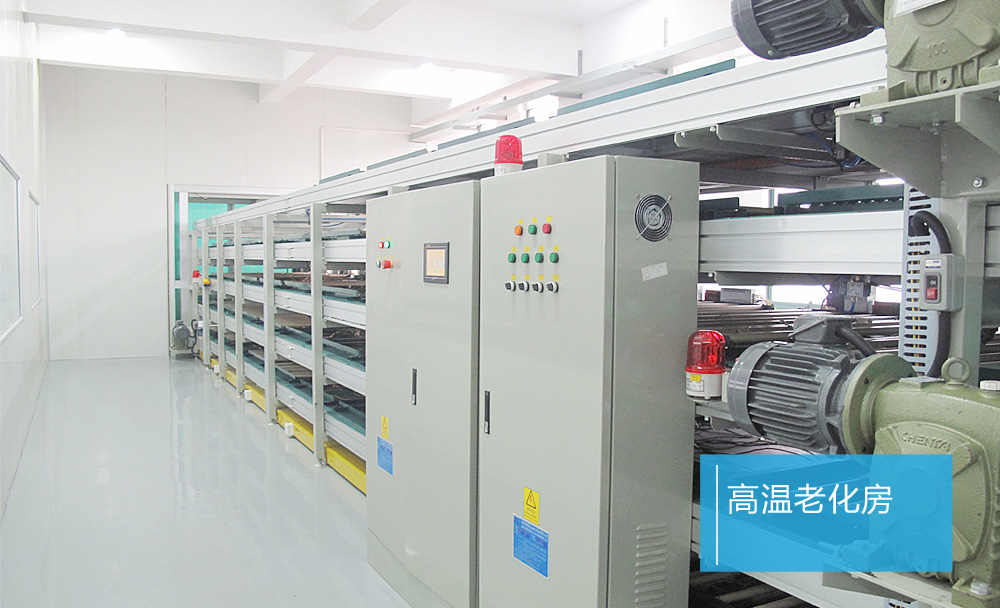

     9、高溫老化檢測實驗：高溫老化房是針對高性能電子產品（如：led顯示屏、計算機、顯示器、終端機、主機板等）仿真出一種高溫、惡劣環境測試的設備,是提供產品穩定性、可靠性的重要實驗設備,是各生產企業提供產品質量和競爭性的重要生產流程。

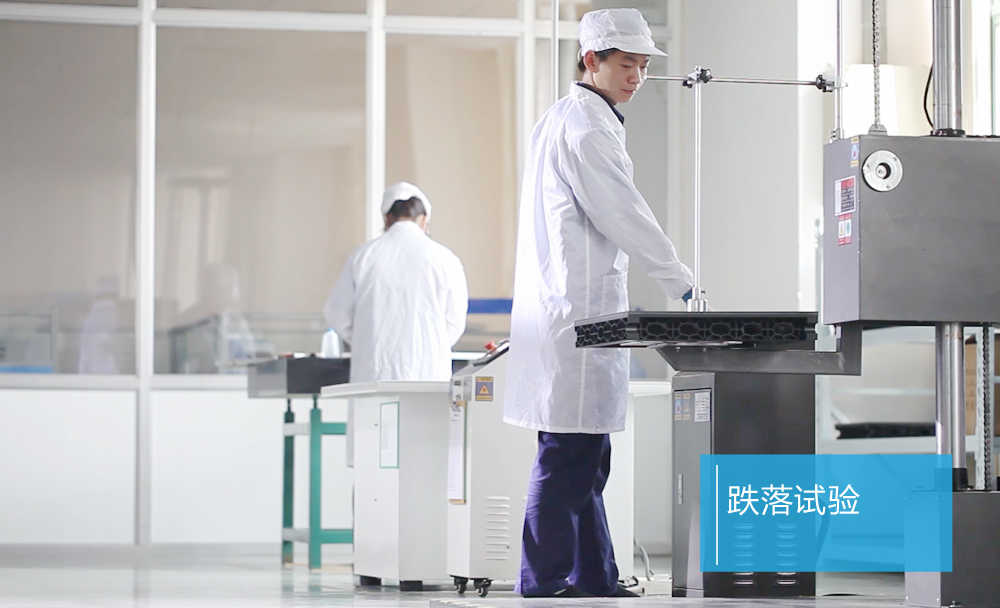

     10、跌落實驗

     11、踩踏與敲擊實驗
