半導體芯片潔凈車間生產工藝流程：

      簡單地說，芯片的制造過程可以分為沙子原料（石英）、硅錠、晶圓、光刻，蝕刻、離子注入、金屬沉積、金屬層、互連、晶圓測試與切割、核心封裝、等級測試、包裝等諸多步驟，而且每一步里邊又包含更多細致的過程。

　　1、沙子：硅是地殼內第二豐富的元素，而脫氧后的沙子（尤其是石英）最多包含25％的硅元素，以二氧化硅（SiO2）的形式存在，這也是半導體制造產業的基礎。

　　2、硅熔煉：12英寸/300毫米晶圓級，下同。通過多步凈化得到可用于半導體制造質量的硅，學名電子級硅（EGS），平均每一百萬個硅原子中最多只有一個雜質原子。此圖展示了是如何通過硅凈化熔煉得到大晶體的，最后得到的就是硅錠

　　3、單晶硅錠：整體基本呈圓柱形，重約100千克，硅純度99.9999％。

　　4、硅錠切割：橫向切割成圓形的單個硅片，也就是我們常說的晶圓（Wafer）。順便說，這下知道為什么晶圓都是圓形的了吧？

　　5、晶圓：切割出的晶圓經過拋光后變得幾乎完美無瑕，表面甚至可以當鏡子。

　　6、光刻膠（Photo Resist）：圖中藍色部分就是在晶圓旋轉過程中澆上去的光刻膠液體，類似制作傳統膠片的那種。晶圓旋轉可以讓光刻膠鋪的非常薄、非常平。

　　7、光刻：光刻膠層隨后透過掩模（Mask）被曝光在紫外線（UV）之下，變得可溶，期間發生的化學反應類似按下機械相機快門那一刻膠片的變化。掩模上印著預先設計好的電路圖案，紫外線透過它照在光刻膠層上，就會形成微處理器的每一層電路圖案。

　　由此進入50-200納米尺寸的晶體管級別。晶體管相當于開關，控制著電流的方向?，F(xiàn)在的晶體管已經如此之小，一個針頭上就能放下大約3000萬個。

　　8、溶解光刻膠：光刻過程中曝光在紫外線下的光刻膠被溶解掉，清除后留下的圖案和掩模上的一致。

　　9、蝕刻：使用化學物質溶解掉暴露出來的晶圓部分，而剩下的光刻膠保護著不應該蝕刻的部分。

　　10、清除光刻膠：蝕刻完成后，光刻膠的使命宣告完成，全部清除后就可以看到設計好的電路圖案。

　　再次光刻膠：再次澆上光刻膠（藍色部分），然后光刻，并洗掉曝光的部分，剩下的光刻膠還是用來保護不會離子注入的那部分材料。

　　11、離子注入（Ion Implantation）：在真空系統中，用經過加速的、要摻雜的原子的離子照射（注入）固體材料，從而在被注入的區域形成特殊的注入層，并改變這些區域的硅的導電性。經過電場加速后，注入的離子流的速度可以超過30萬千米每小時。

　　12、清除光刻膠：離子注入完成后，光刻膠也被清除，而注入?yún)^(qū)域（綠色部分）也已摻雜，注入了不同的原子。注意這時候的綠色和之前已經有所不同。

　　13、晶體管就緒：至此，晶體管已經基本完成。在絕緣材（品紅色）上蝕刻出三個孔洞，并填充銅，以便和其它晶體管互連。

　　14、電鍍：在晶圓上電鍍一層硫酸銅，將銅離子沉淀到晶體管上。銅離子會從正極（陽極）走向負極（陰極）。

　　15、銅層：電鍍完成后，銅離子沉積在晶圓表面，形成一個薄薄的銅層。

　　16、拋光：將多余的銅拋光掉，也就是磨光晶圓表面。

　　17、金屬層：晶體管級別，六個晶體管的組合，大約500納米。在不同晶體管之間形成復合互連金屬層，具體布局取決于相應處理器所需要的不同功能性。芯片表面看起來異常平滑，但事實上可能包含20多層復雜的電路，放大之后可以看到極其復雜的電路網絡，形如未來派的多層高速公路系統。

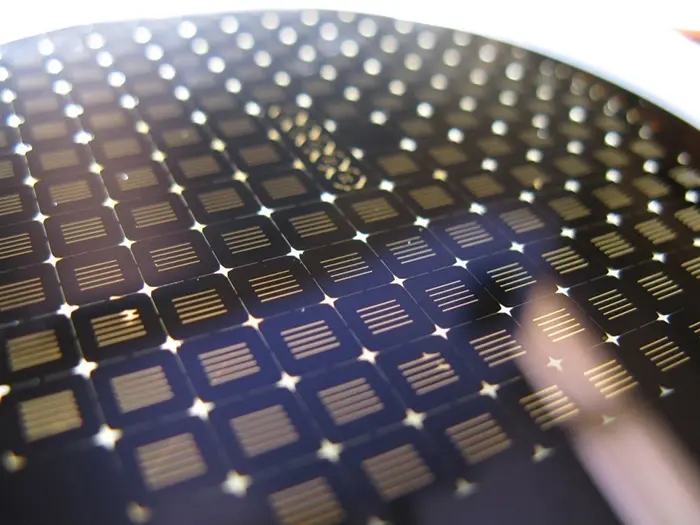

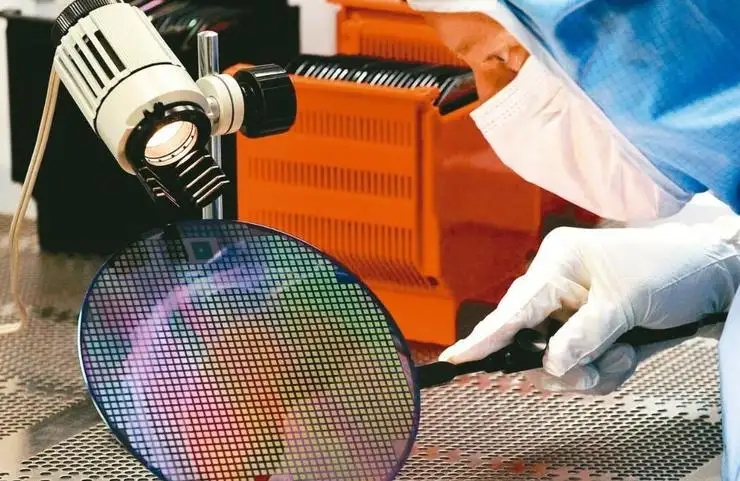

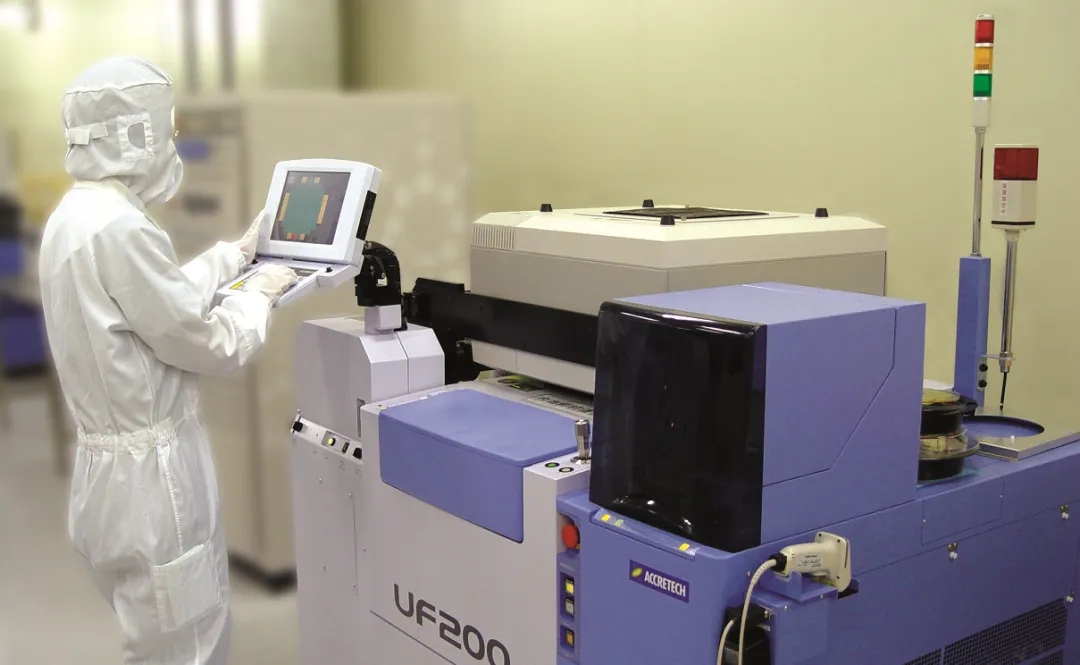

　　18、晶圓測試：內核級別，大約10毫米/0.5英寸。圖中是晶圓的局部，正在接受第一次功能性測試，使用參考電路圖案和每一塊芯片進行對比。

　　19、晶圓切片（Slicing）：晶圓級別，300毫米/12英寸。將晶圓切割成塊，每一塊就是芯片的內核（Die）。咱們TO can封裝的跨阻放大器就是DIE的形式

　　20、丟棄瑕疵內核：晶圓級別。測試過程中發現的有瑕疵的內核被拋棄，留下完好的準備進入下一步

　　21、封裝：封裝級別

       半導體芯片潔凈車間建設方案簡要：

       無塵車間參數

      詳細設計要點請聯系合潔科技半導體車間建設工程師

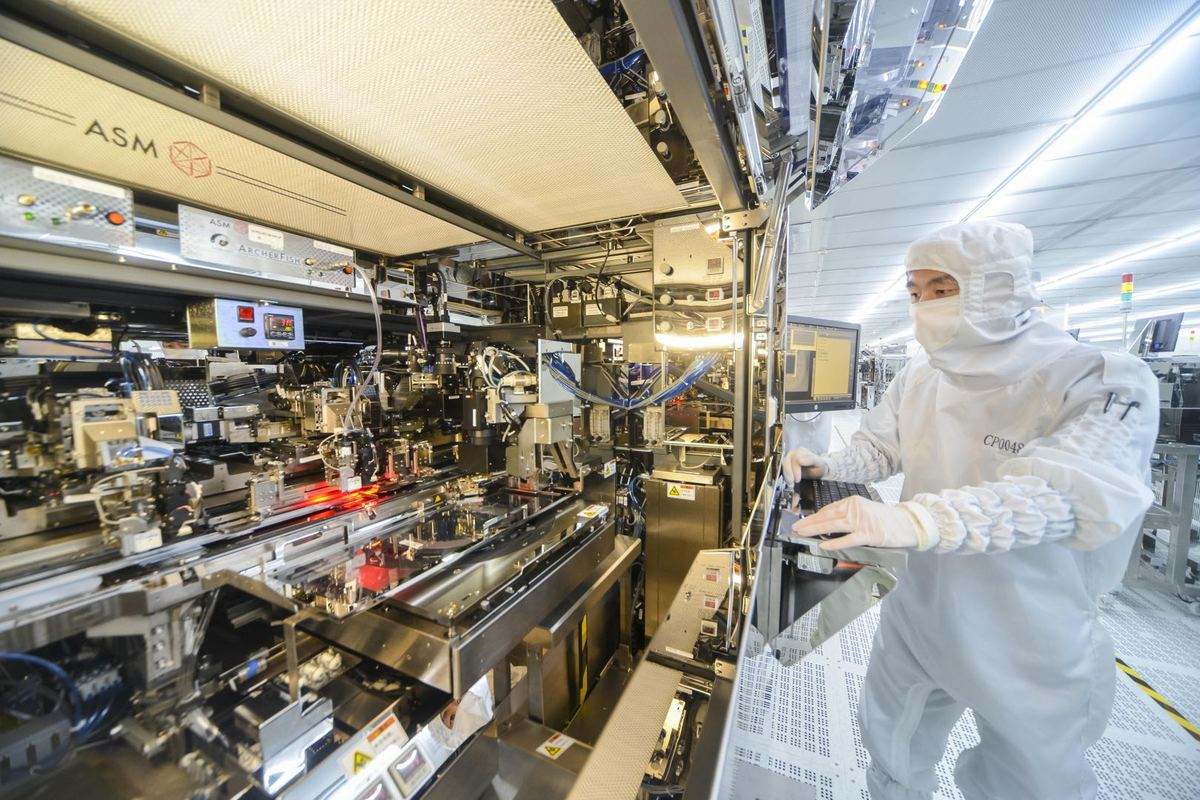

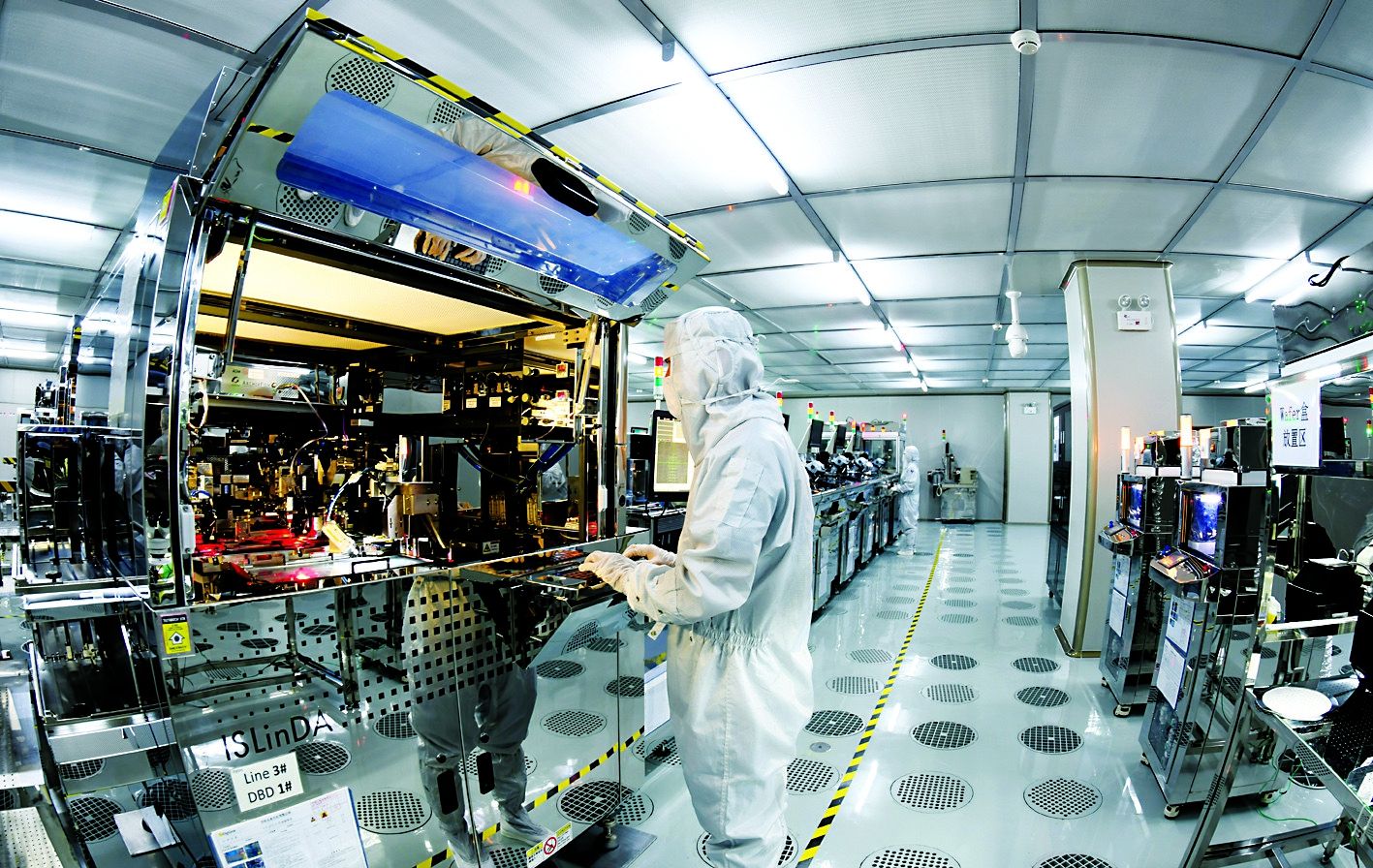

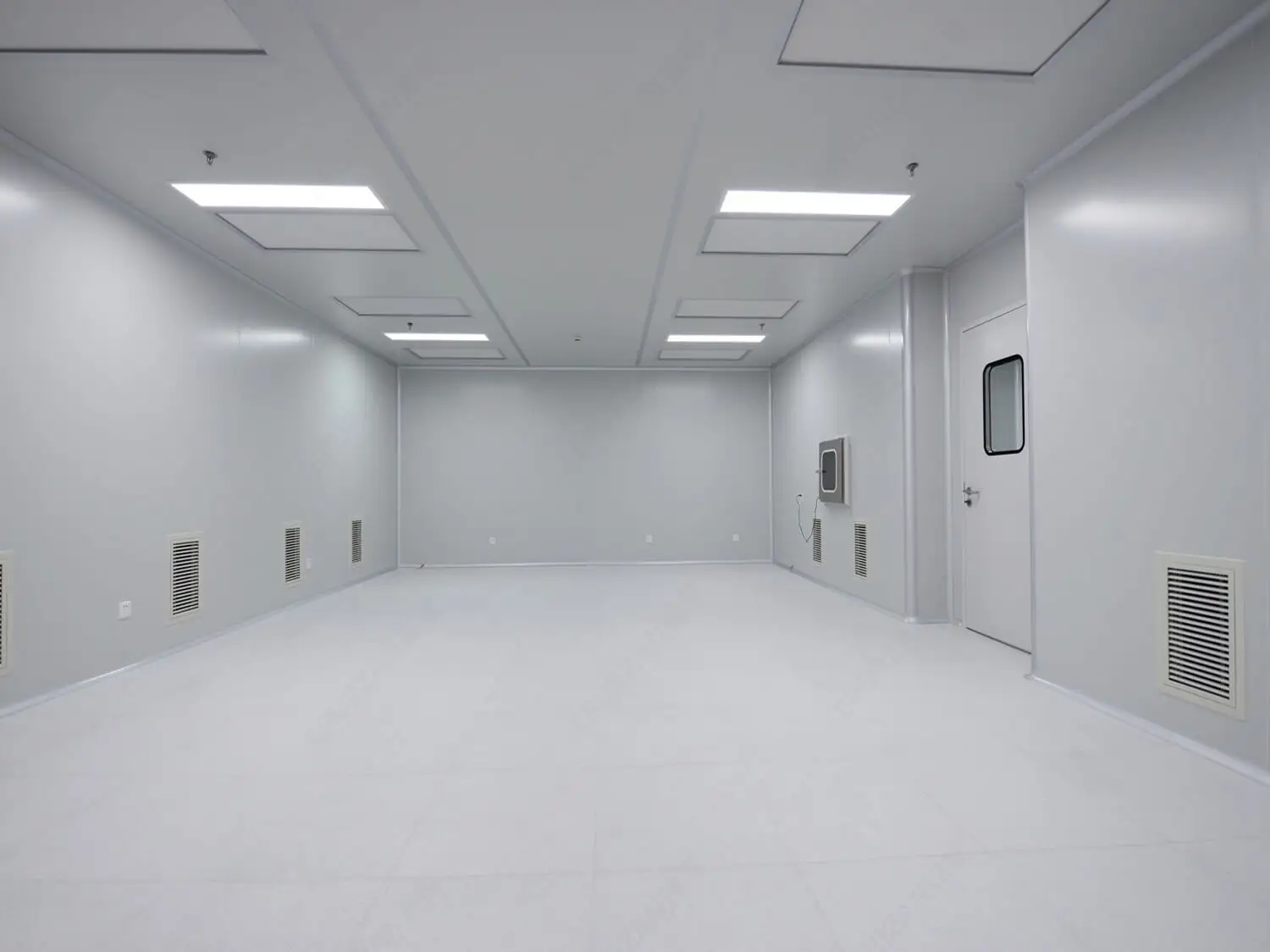

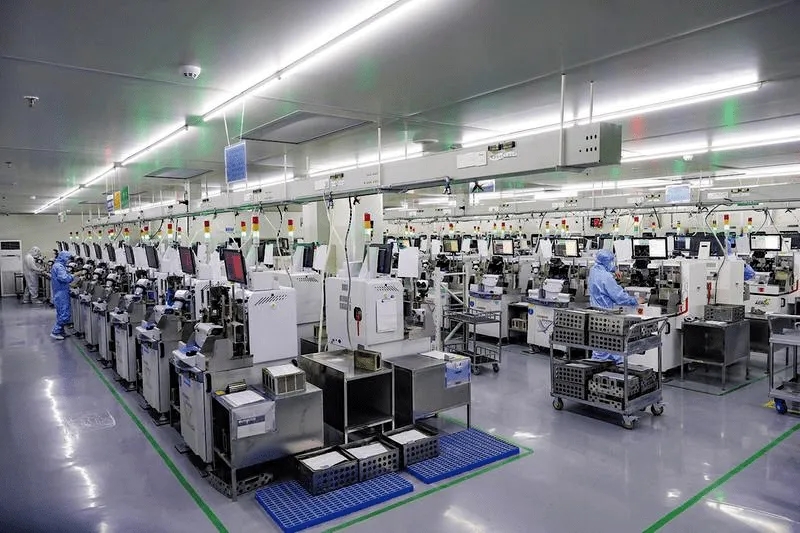

      潔凈車間工程示例如下：
